互感器伏安特性測試儀操作使用指南

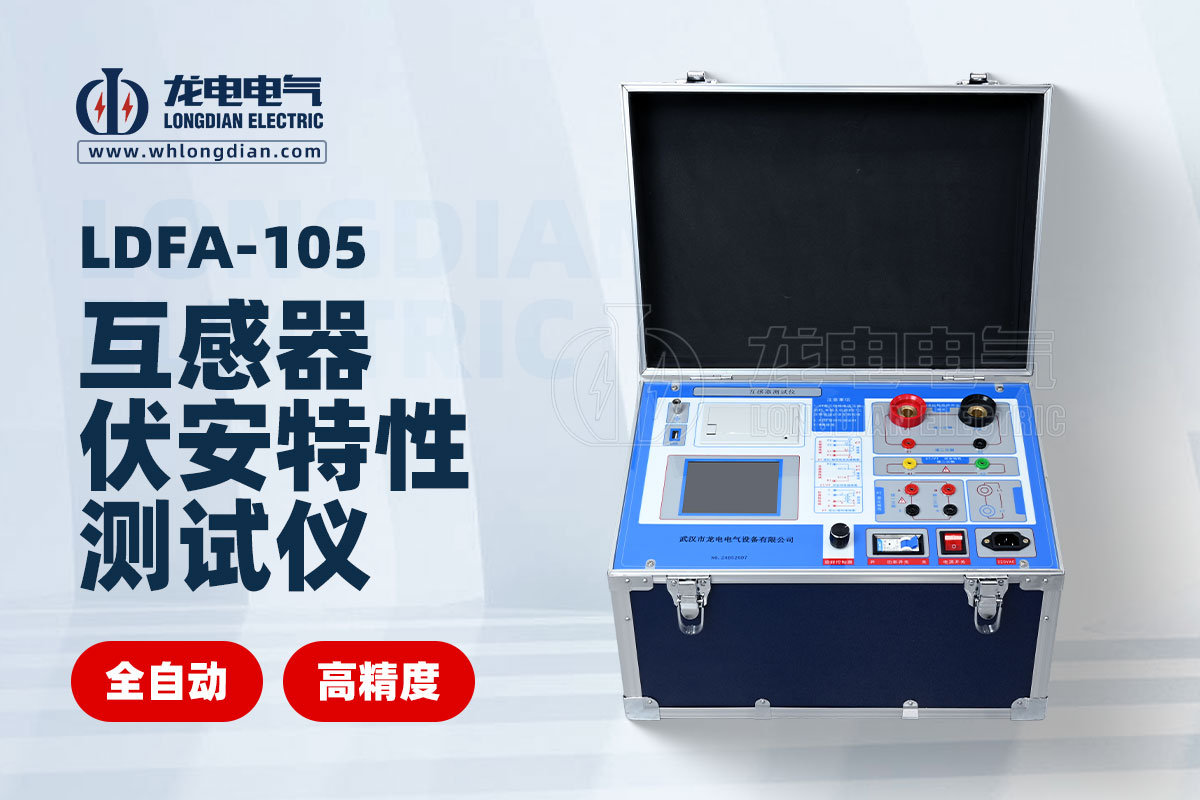

互感器伏安特性測試儀用于對電流互感器和電壓互感器的伏安特性進行全面測試，包括變比、極性、誤差曲線等關鍵參數，以確保電力系統的安全與穩定運行。

互感器伏安特性測試儀具體操作使用方法如下：

一、操作前準備

1. 安全接地：若不在實驗室環境，測試儀需可靠接地連接后使用，接地點盡量靠近測試對象。

2. 環境檢查：避免在多雨、潮濕、易爆氣體或蒸汽存在的環境下操作；確保通風口、電源開關和電源插座無阻塞；操作前檢查測試儀有無可見損壞。

3. 熟悉手冊：使用者必須詳細閱讀說明書，嚴格按要求規范操作，試驗前將儀器可靠接地。

二、面板結構與功能

1. 面板結構

• 設備接地端子：用于連接接地導線，保障設備與人員安全。

• U 盤轉存口：可插入 U 盤轉存測試資料。

• 打印機：自帶微型快速打印機，能直接現場打印測試結果。

• 液晶顯示器：大屏幕液晶，以圖形化顯示接口呈現測試信息。

• 控制器：有 “左旋”“右旋”“按下” 三種操作狀態，用于移動光標、輸入數據和選定項目等。

• 過流保護（功率）開關：對設備輸出電流進行保護控制。

• P1、P2：CT 變比 / 極性試驗時的大電流輸出端口。

• S1、S2：CT 變比 / 極性試驗時，二次側接入端口。

• K1、K2：CT/PT 勵磁（伏安）特性試驗時，電壓輸出端口。

• A、X：PT 變比 / 極性時，一次側接入端口。

• a、x：PT 變比 / 極性時，二次側接入端口。

• 主機電源開關：控制測試儀電源通斷。

• 主機電源插座：連接外部電源。

2. 主菜單介紹

• 開機默認進入 CT 測試主菜單，有 “勵磁”“變比極性”“交流耐壓”“一次通流”“數據查詢”“退磁”“PT” 7 種選項。旋轉控制器可選擇和設置。當 “類型” 后為灰色背景的 CT 時，表示處于 CT 測試狀態；選擇 “PT” 并按下可進入 PT 測試界面，PT 測試主菜單有 “勵磁”“變比極性”“交流耐壓”“數據查詢”“退磁”“CT” 6 種選項，同理可在 CT 和 PT 測試界面間切換。

三、CT 測試操作

1. 勵磁（伏安）特性測試

• 打?。嚎纱蛴》蔡匦郧€和數據。

• 勵磁數據：顯示測試數據列表，可上下翻頁查看。

• 保存：保存測試數據，成功后顯示 “保存完畢”，相同記錄不重復保存，可在數據查詢菜單查看。

• 誤差曲線：設置額定負荷、額定二次、二次直阻、ALF 等參數后，可計算并顯示 5% 和 10% 誤差曲線，有打印、數據查看和退出功能，打印設置可選擇默認或自設定電流值打印。

• 勵磁電流：設置范圍 0 - 20A，一般設為 1A 可測拐點值，電流達到設定值自動停止升流。

• 勵磁電壓：范圍 0 - 2500V，若不知拐點電壓范圍可設為 2500V，電壓達到設定值自動停止升壓。

• 參數設置

• 接線方式：測試儀 K1、K2 接互感器 S1、S2（互感器端子連線斷開），合上功率開關，按 “開始” 鍵自動升壓、升流，檢測完畢顯示伏安特性曲線圖。

• 測試結果操作

2. 退磁試驗

• 參數設置：在 CT 主界面選 “退磁”，設置二次側額定電流為 1A 或 5A。

• 試驗：接線同勵磁測試，檢查無誤后合功率開關，選 “開始” 退磁，光標閃爍至試驗完畢，提示 “退磁完畢”。

3. 變比極性試驗

• 參數設置：一次側測試電流 0 - 600A，二次側額定電流 1A 或 5A。

• 開始試驗：CT 一次側接 P1、P2，二次側接 S1、S2，設置完成合功率開關，光標移至 “開始” 按下，試驗中光標閃爍，完畢后自動停止并顯示結果，結束后可選擇保存、打印、退出，同色端子為同相端，按正確接法極性測試結果為減極性。

4. 一次通流試驗

• 參數設置：設置通流電流 0 - 600A。

• 開始試驗：CT 一次側接 P1、P2，二次側接 S1、S2，設置好電流合功率開關，光標移至 “開始” 按下，電流保持時間依設定電流不同而不同，測試中光標閃爍，完畢自動退出或可人為中止。

5. 交流耐壓試驗

• 參數設置：在 CT 主界面選 “交流耐壓”，設置設定電壓值 0 - 2500V。

• 實驗：被測 CT 二次側短接與 K2 連接，K1 接互感器外殼，檢查接線后合功率開關，選 “開始” 升壓，電壓保持 1 分鐘，檢測漏電流，若電流迅速增加自動回零并顯示 “不合格”。

四、PT 測試操作

1. 勵磁（伏安）特性測試

• 勵磁電流：0 - 20A，一般 1A 可測拐點值，電流達設定值自動停止升流。

• 勵磁電壓：根據額定二次設置（100V、100/√3、100/3、150V、220V）。

• 電壓倍數：測試最高電壓與額定二次電壓倍數。

• 參數設置

• 接線方式：測試儀 K1、K2 接互感器 K1、K2，一次繞組零位端接地，按 “開始” 鍵自動升壓、升流，檢測完畢顯示伏安特性曲線，測試結果操作同 CT 勵磁測試。

2. 退磁試驗

• 參數設置：在 PT 測試主界面選 “退磁”，設置額定二次電壓值（100V、100/√3、100/3、150V、220V）。

• 試驗：接線同 PT 勵磁測試，檢查無誤合功率開關，選 “開始” 退磁，光標閃爍至試驗完畢，提示 “退磁完畢”。

3. 變比極性試驗

• 參數設置：一次 0 - 2500V，二次 100V、100/√3、100/3、150V、220V。

• 開始試驗：PT 一次側接 A、X，二次側接 a、x，設置后光標移至 “開始” 按下，試驗中光標閃爍，完畢自動停止并顯示結果，結束后可選擇保存、打印、退出，同色端子為同相端，按正確接法極性測試結果為減極性。

4. 交流耐壓試驗

• 參數設置：在 PT 主界面選 “交流耐壓”，設置設定電壓值 0 - 2500V。

• 實驗：被測 PT 二次側短接與 K1 連接，K1 接互感器外殼，檢查接線后合功率開關，選 “開始” 升壓，電壓保持 1 分鐘，檢測漏電流，若電流迅速增加自動回零并顯示 “不合格”。

五、數據查詢與轉存

1. 點擊 “數據查詢”，選擇 “勵磁”“變比極性” 等測試選項，可顯示該項目下最新測試結果。

2. 插上 U 盤，點擊 “轉存” 可將當前頁面測試記錄轉存至 U 盤，轉存時嚴禁拔出 U 盤，U 盤內不應有同名文件，每條記錄轉存約需 2 秒鐘。
