電纜故障查找技術原理

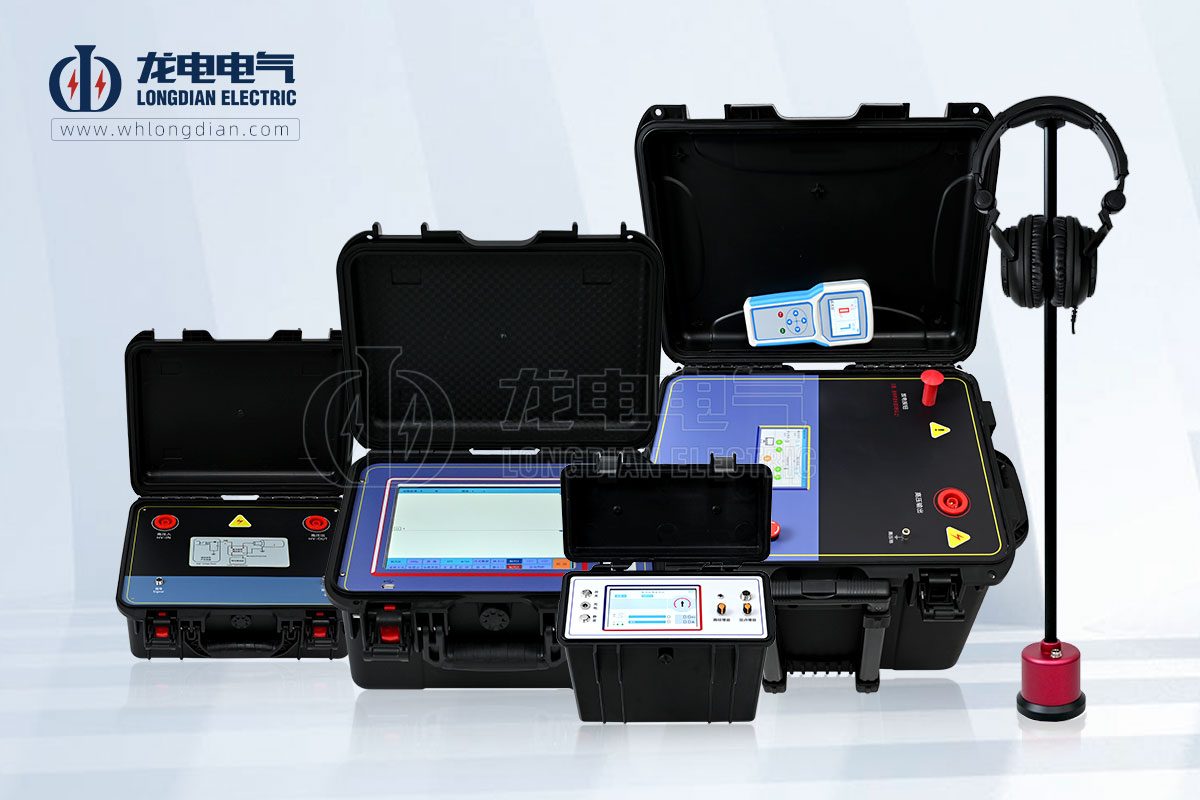

電纜故障測試儀是一種專門用于檢測、定位和診斷電力電纜中短路、斷路及高阻故障等問題的精密儀器，它幫助維護人員迅速確定故障點，確保電纜線路的安全可靠運行。

① 低壓脈沖反射法原理

低壓脈沖反射法是一種較為基礎且常用的電纜故障查找技術。其核心原理基于時域反射（TDR）技術，就像是往平靜的湖面扔一顆石子，觀察水波的反射情況來判斷湖面下的狀況一樣，不過這里是通過向電纜中注入低壓脈沖信號，然后根據反射回來的脈沖信號特征來分析故障情況。

具體而言，信號發生器會產生一個低壓脈沖，沿著電纜芯線向遠處傳播。在電纜均勻、無故障的情況下，脈沖會沿著電纜一直傳輸，直到遇到電纜末端的終端電阻等匹配負載，此時會產生一個反射脈沖，反射脈沖會沿著原路返回至信號發射端被接收裝置接收。正常情況下，根據發射脈沖與反射脈沖的時間間隔以及已知的脈沖在電纜中傳播速度，就可以計算出電纜的長度。

然而，當電纜存在故障時，比如出現短路、斷路或者局部的絕緣損壞等故障點，脈沖傳播到故障點時就會發生反射，這是因為故障點處的介質特性、電阻等發生了改變，破壞了電纜原本均勻的傳輸環境。如果是短路故障點，脈沖會發生極性反轉的反射；若是斷路故障點，則會產生同極性的反射。通過精確測量發射脈沖和反射脈沖之間的時間差，并結合脈沖在電纜中的傳播速度（這個速度與電纜的絕緣材質等因素有關，通常是一個已知的固定值），運用簡單的距離計算公式（距離 = 傳播速度 × 時間差 ÷2，除以 2 是因為脈沖往返的路程），就能確定故障點距離測試端的位置，從而實現對故障點的初步查找定位。

例如，在一個小區的電力電纜出現故障后，維修人員使用低壓脈沖反射法向電纜注入低壓脈沖，通過儀器接收到反射回來的脈沖信號，分析出時間差，進而計算出故障點距離測試點的距離，然后沿著電纜走向去相應位置排查具體故障情況。

② 高壓閃絡法原理

高壓閃絡法主要用于處理高阻故障類型的電纜故障查找，高阻故障一般是指電纜故障點呈現出較高的電阻，像電纜受潮、絕緣老化產生的泄漏性高阻故障或者電纜受外力破壞造成的閃絡性高阻故障等情況，常規的低壓檢測方法很難有效檢測出這類故障。

高壓閃絡法的操作過程是先向電纜施加足夠高的直流電壓，對于閃絡性高阻故障，當電壓升高到一定程度時，故障點處的絕緣會被瞬間擊穿，產生閃絡放電現象，此時故障點就相當于在瞬間變成了低阻通路，這就如同在原本堵塞不通的道路上炸開了一個缺口，使得電流能夠順利通過。與此同時，利用與電纜連接的脈沖反射檢測儀器，就可以捕捉到這個瞬間變化所產生的脈沖反射信號，根據這個反射信號以及相應的時間差等參數，運用類似低壓脈沖反射法的距離計算方式，計算出故障點距離測試端的大致位置。

而對于泄漏性高阻故障，則是通過持續施加高壓，利用高壓電橋等設備，通過調節電橋平衡，對比故障點電阻與標準電阻之間的關系，根據電橋平衡原理來推算出故障點的距離等相關信息。

在實際應用中，比如在一條長距離的高壓輸電電纜出現高阻故障時，維修人員采用高壓閃絡法，逐漸升高施加的直流電壓，直到故障點出現閃絡放電，借助儀器捕捉反射信號，精準鎖定故障點所在的大致區間，再進一步縮小排查范圍，確定具體故障位置。

③ 跨步電壓法原理

跨步電壓法主要適用于電纜外皮破損導致接地故障的情況，當電纜外皮破損，芯線與大地之間形成導電通路后，電流就會從故障點流入大地，并在大地中以故障點為中心形成一定的電場分布。

根據電磁學原理，當人在地面上跨越這個故障點附近區域時，兩腳之間會存在電位差，也就是跨步電壓?？绮诫妷悍ň褪抢脤ｉT的跨步電壓測試儀，將兩個電極插入地面，沿著電纜可能的走向進行測量，當測量到跨步電壓出現明顯變化，比如出現電壓峰值等情況時，就意味著接近了故障點所在位置。

通常會從電纜一端開始，沿著電纜路徑逐步移動測試儀進行測量，不斷觀察跨步電壓的變化情況，當電壓變化達到最大時，對應的位置基本就是電纜外皮破損接地的故障點位置。例如在城市道路地下電纜出現外皮破損接地故障時，工作人員使用跨步電壓測試儀沿著道路兩邊，按照電纜敷設方向進行檢測，通過尋找跨步電壓變化的峰值點，來準確找到故障電纜的外皮破損處。

④ 音頻感應法原理

音頻感應法常用于查找電纜的短路、斷路以及路徑探測等情況，特別是在有金屬外皮或者屏蔽層的電纜故障查找中應用較多。

其原理是通過向電纜中注入音頻電流信號，這個音頻信號會在電纜及其周圍空間產生交變磁場。當使用特制的感應線圈（如探測探頭）在地面或者電纜附近移動時，探測線圈會感應到這個交變磁場，進而產生感應電動勢，通過接收裝置將這個感應電動勢轉化為可以聽到的音頻信號或者直觀顯示在儀器屏幕上的電信號。

如果電纜是完整無故障的，沿著電纜路徑探測時，會持續接收到比較穩定的音頻信號；而當遇到電纜斷路故障時，在故障點之前可以接收到音頻信號，過了故障點就接收不到了，以此來判斷斷路位置。對于短路故障，音頻信號在短路點附近會出現異常變化，比如信號強度突然增強或者出現畸變等情況，通過仔細分析這些信號變化特點，就能確定故障點的大致方位。

另外，在不清楚電纜具體敷設路徑的情況下，也可以利用音頻感應法，通過追蹤音頻信號最強的區域來描繪出電纜的實際走向，方便后續進一步查找故障點或者進行電纜維護等相關工作。
