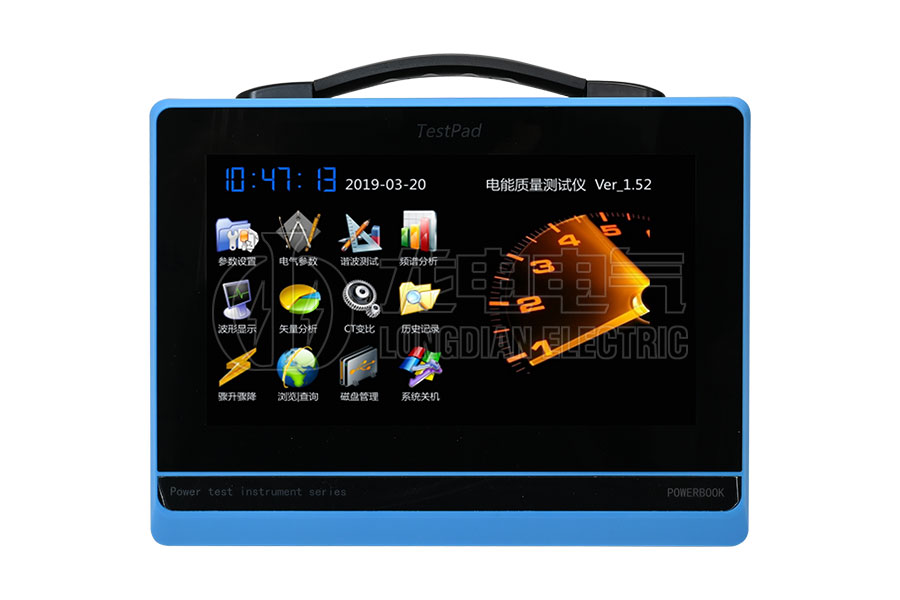

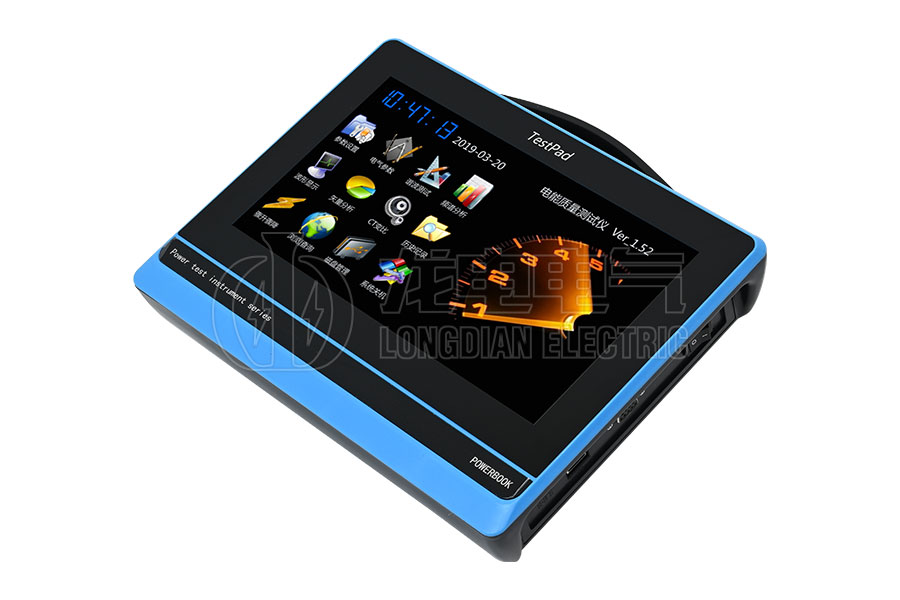

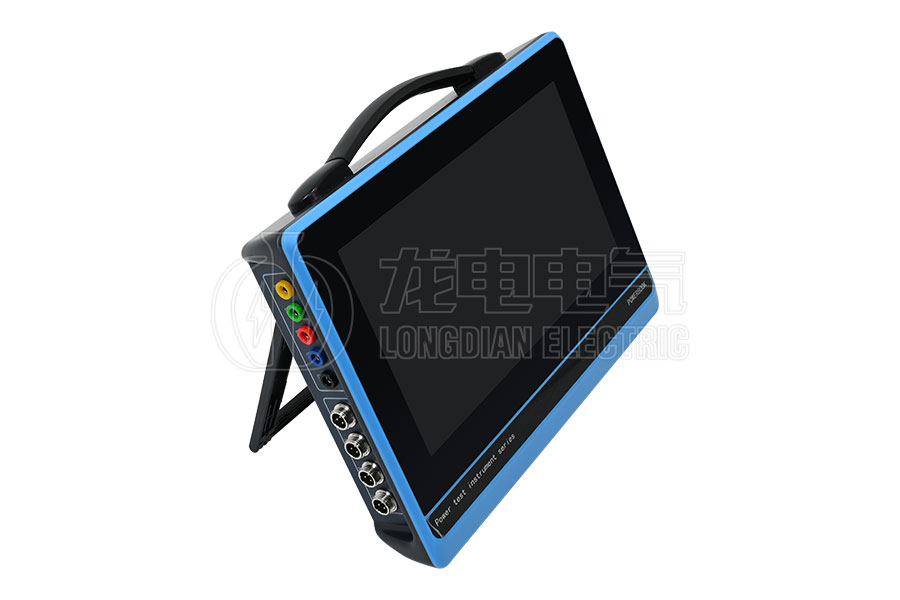

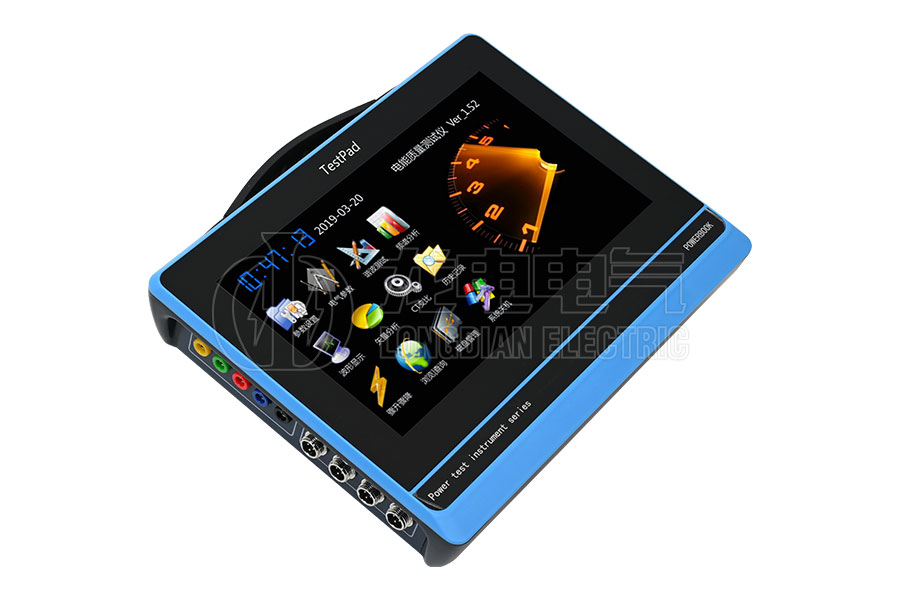

LDZL-V電能質量分析儀

電能質量是指通過公用電網供給用戶端的交流電能的品質，通俗來說就是指電網線路中電能的好壞情況。電能質量問題主要由終端負荷側引起。例如沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量。

隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。

電網系統中各個用戶端配電網中使用的整流器、變頻調速裝置、電弧爐、電氣化鐵路以及各種電力電子設備不斷增加。給用電網絡造成影響或者說是用電污染。造成電壓不穩、過電壓、產生諧波等。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，壽命縮短,甚至發生故障或燒毀。諧波還會引起電力系統局部發生并聯諧振或串聯諧振，使諧波含量被放大，致使電容器等設備燒毀。

這些負荷的非線性、沖擊性和不平衡的用電特性，對供電質量造成嚴重污染。因而消除供配電系統中的高次諧波問題對改善電能質量和確保電力系統安全、穩定、經濟運行有著非常積極的意義。

另一方面，現代工業、商業及居民用戶的用電設備對電能質量更加敏感，對供電質量提出了更高的要求。目前，諧波、電磁干擾、功率因數降低已并列為電力系統的三大公害。

當電網的電能質量被干擾或污染，達不到國家相關標準時，就得有針對性地對電網進行電能質量改善。要了解電網電能質量的實際情況，就必須有相應的設備對其進行測試分析，針對國內的實際情況，龍電電氣適時開發研制了適合國情的專業電能質量分析儀器。

產品別稱：三相電能質量分析儀、便攜式三相電能質量測試儀、便攜式三相電能質量測量儀、電能質量分析儀

◆ 多通道測量：4個電壓通道、4個電流通道同時測量。

◆ 電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；

◆ 可測量2-64次的電壓諧波和電流諧波含量；

◆ 可測量0.5-31.5次電壓和電流的間諧波含量；

◆ 可測量電壓和電流的總諧波畸變率；

◆ 可測量短時閃變（PST）、長時閃變（PLT）、電壓波動；

◆ 可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；

◆ 可測量正序電流、負序電流、零序電流、電流不平衡度；

◆ 暫態參量測量功能，具備電壓驟升驟降事件記錄功能，同時自動啟動錄波功能，將所發生事件的發生時間和前后五個周波的實際波形記錄下來；

◆ 具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；具備波形因子計算功能；

◆ 六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行計量裝置錯接線檢查；在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。

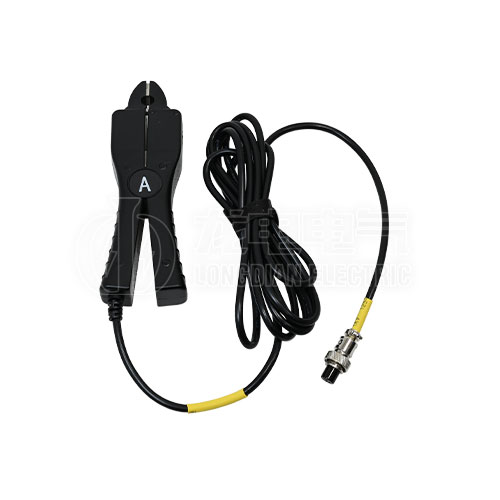

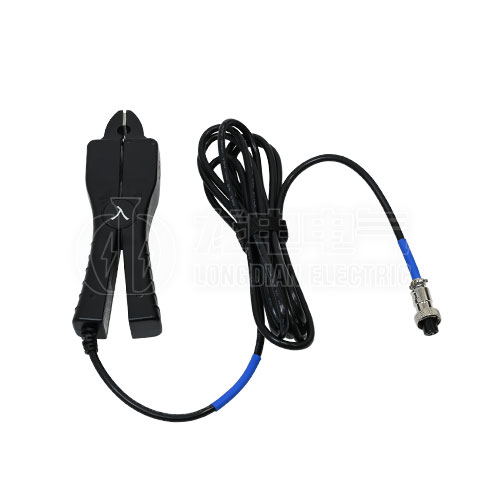

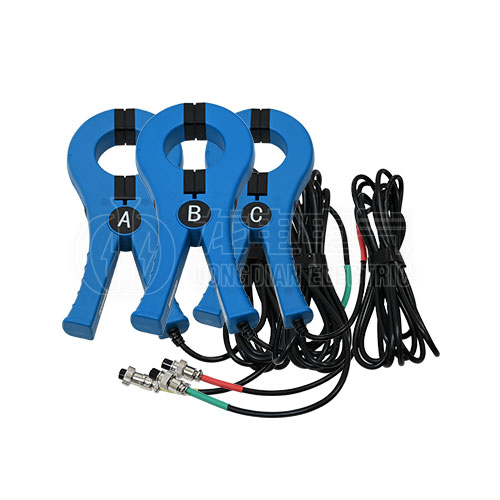

◆ 選配大鉗表可以進行低壓電流互感器的變比和角差測量；

◆ 諧波含量可以柱狀圖的形式顯示，視覺效果良好；

◆ 內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；

◆ 10寸大屏幕彩色液晶屏顯示器1280×800；

◆ 電容屏觸摸操作，與平板電腦和智能手機操作近似，簡便易學；

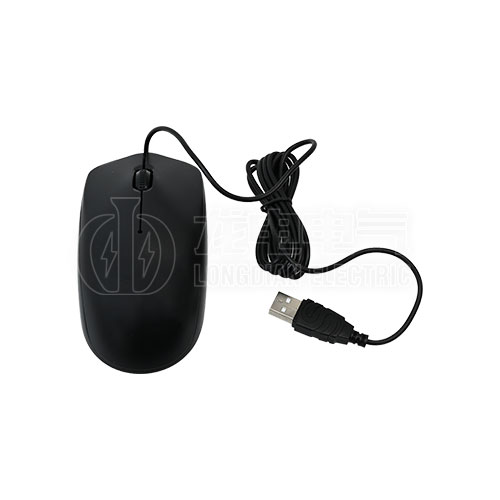

◆ 支持鼠標操作，適應不同習慣的操作人員；

◆ 諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；

◆ 諧波含有率國標查詢功能，可對國標允許值進行查詢；

◆ 具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。

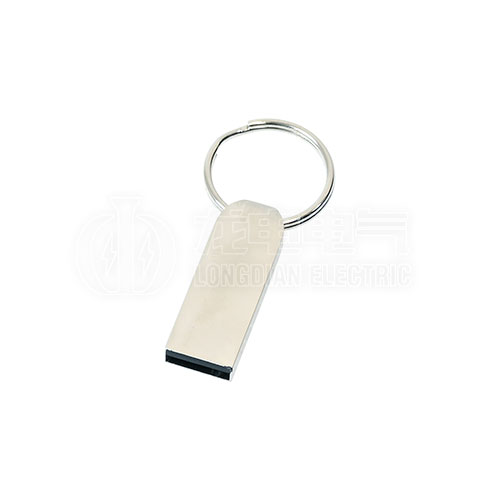

◆ 數據可以存儲U盤，以便歷史查詢。

◆ 可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；

◆ 分析軟件可按照國標要求生成專業的電能質量分析報表；

◆ 儀器具有屏幕截圖功能，對任何一屏的顯示數據可以圖片的形式手動保存下來；

◆ 儀器尺寸小、重量輕、攜帶方便；

◆ 內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
